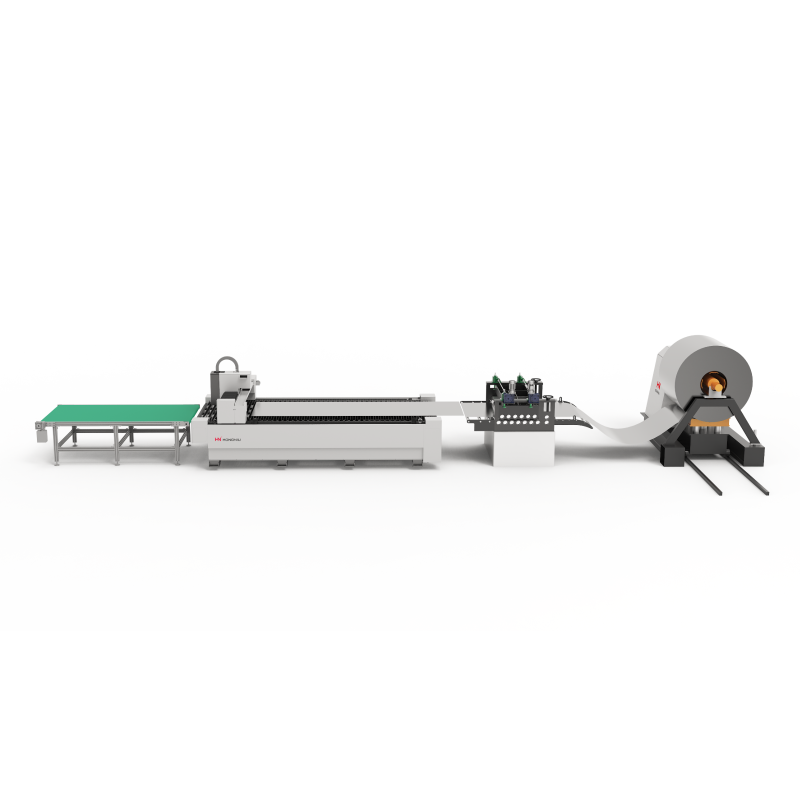

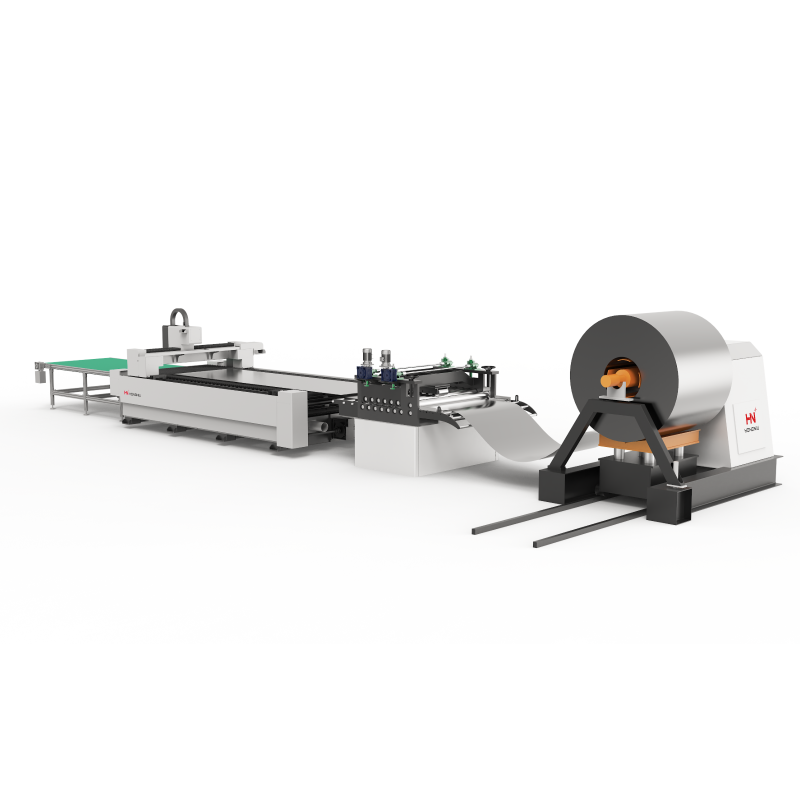

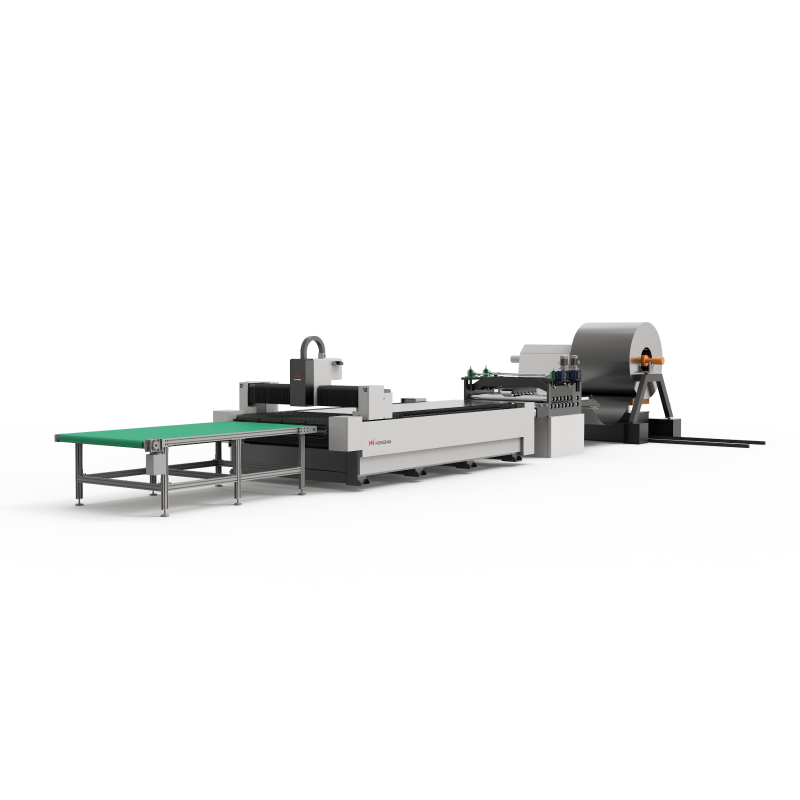

· Bobin beslemeli tam otomatik üretim hattı; açma, düzeltme, lazer kesme ve toplama işlemlerini entegre eder
· İnce sac işleme için yüksek verimlilik odaklı tasarlandı
· Sürekli besleme sistemi, elleçleme süresini ve işgücü gereksinimini önemli ölçüde azaltır
· Farklı fabrika düzenlerine uyum sağlamak için isteğe bağlı tamamen kapalı veya açık yapı
· Pürüzsüz malzeme transferi ve stabil kesim için dahili yuvarlanır kesim masası
Lazer gücü: 1,5 kW - 6 kW
| Model | 3015GU |
| Çalışma alanı | 3000 × 1500 mm - 6000 × 1500 mm |
| Laser Gücü | 1,5 kW – 6 kW |
| Lazer Kaynağı | Raycus / Max / RECI / IPG |
| Laser türü | Fiber |
| Kesim Kalınlığı | 1–3 mm |
| Kesim Hızı | 80 m/dk |
| Konumlandırma hassasiyeti | ±0.03 mm |
| Yeniden Konumlandırma Doğruluğu | ±0,02 mm |
| Lazer Kafası | BOCI / RAYTOOLS |
| Kontrol Sistemi | FSCUT |
| Motorlar ve Sürücüler | DELTA / Fuji / Yaskawa |
| Lineer kılavuz | HONGNIU |
GU Serisi Otomatik Bobin Beslemeli Fiber Lazer Kesme Hattı, metal bobinler kullanarak yüksek hızlı ve yüksek hacimli sac işleme için tasarlanmıştır. Otomatik bobin açma, yatıştırma, sürekli besleme, lazer kesme ve toplama işlemlerini entegre ederek bu sistem kesintisiz üretimi sağlar ve verimliliği büyük ölçüde artırır.
İnce sac levhalar (1–3 mm) için özellikle uygundur ve sürekli hassasiyet, mükemmel yüzey kalitesi ve düşük malzeme kaybı sağlar.

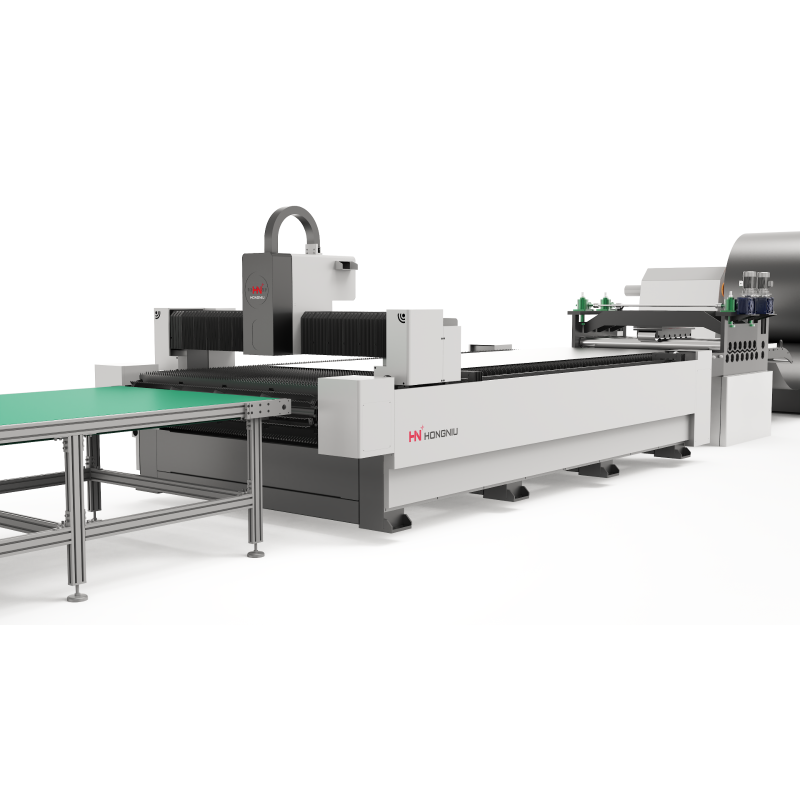

GU serisi, lazer gücü 6 kW'a kadar çıkabilen sürekli bobin beslemeli kesimi destekler ve ince sac parçaların seri üretiminde idealdir. Gantri çift tahrik yapısı ve ağır hizmet tipi petek yapıda yatak, yüksek hızlı kesim işlemlerinde uzun süreli stabilite ve hassasiyeti garanti eder.
Birden fazla ışın aynı anda işlenebilir ve isteğe bağlı otomatik mal toplama sistemleri üretim verimliliğini daha da artırır.
Uygulanabilir malzemeler:
Sistem, uzun süreli üretim süreçlerinde uniform kesim kalitesini sağlamak üzere bobin malzeme işlemeye optimize edilmiştir.
 |
 |
 |
 |
| Havacılık Sektörü | Otomotiv Endüstrisi | Mobilya ve dekorasyon | Metal İşleme Makineleri |
| Montaj Öncesi Kontrol | Hassas işleme | Titreşim ve Doğal Yaşlanma |
| Her makine bileşeni, kılavuz ray doğruluğu ve geometrik hassasiyet açısından hassas ölçümlerden geçirilir. Altimetreler, doğrusal boyutları doğrularak her parçanın tasarım standartlarını karşılamasını sağlar. | Yüksek hızlı ilk işleme işlemi, kenar kıvrımlarını ve fazla malzemeyi uzaklaştırır; ardından uzun vadeli kesme hassasiyetini sağlayan pürüzsüz, düz yüzeyler için ince işleme yapılır. | Kalan iç gerilim, titreşim ve doğal termal döngüler aracılığıyla serbest bırakılır. Bu süreç, tezgah yapısının dayanıklılığını, stabilitesini ve boyutsal doğruluğunu artırır. |
| Montaj işlemi | Kaynak ve Yapısal Dayanıklılık | Nihai Kontrol ve Test |
| Kılavuz raylar ve dişli raya, hassas aletler kullanan deneyimli teknisyenler tarafından monte edilir ve kalibre edilir; böylece sorunsuz iletim ve kararlı makine performansı sağlanır. | CO₂ korumalı kaynak, sağlam, kusursuz birleşimler sağlayarak çerçeve dayanıklılığını, kullanım ömrünü ve kesme kararlılığını artırır. | Dinamik performans testleri, konumlandırma doğruluğunu, tekrarlanabilirliği ve mikro yer değiştirme hassasiyetini kontrol eder. İnterferometreler, herhangi bir dişli hatasını telafi ederek üstün kesme doğruluğunu garanti eder. |
