· Karmaşık 3D işleme için altı eksenli robotik lazer kesim sistemi
· Yüksek esneklik, maksimum 2,0 metreye kadar kol açıklığı
· Kolay kullanım için öğretme pano programlaması
· Yüksek hassasiyetli konumlandırma ve tekrarlanabilirlik
· Eğri, düzensiz ve üç boyutlu metal parçalar için idealdir
Lazer Gücü: 500W – 3000W
| Model | HN-1500JXS |
| Kol açıklığı | 1,4–2,0 m |
| Eksenler | 6 eksen |
| Laser Gücü | 1500 W - 3000 W |
| Merkezi dalga boyu | 1080 nm |
| Yeniden Konumlandırma Doğruluğu | ±0,1 mm |
| Kesim Hızı | 20 m/dk |
| Soğutma Sistemi | Su Soğutucu |
| Programlama modu | Teach pendant |
| Lazer Kaynağı | Raycus / Max / RECI |
| Kontrol Sistemi | FSCUT |
| Lazer Kafası | BOCI / RAYTOOLS |
| Elektrik bileşenleri | Schneider |
| Güç Kaynağı | 380V / 50HZ |
| Makine ağırlığı | 150 kg |

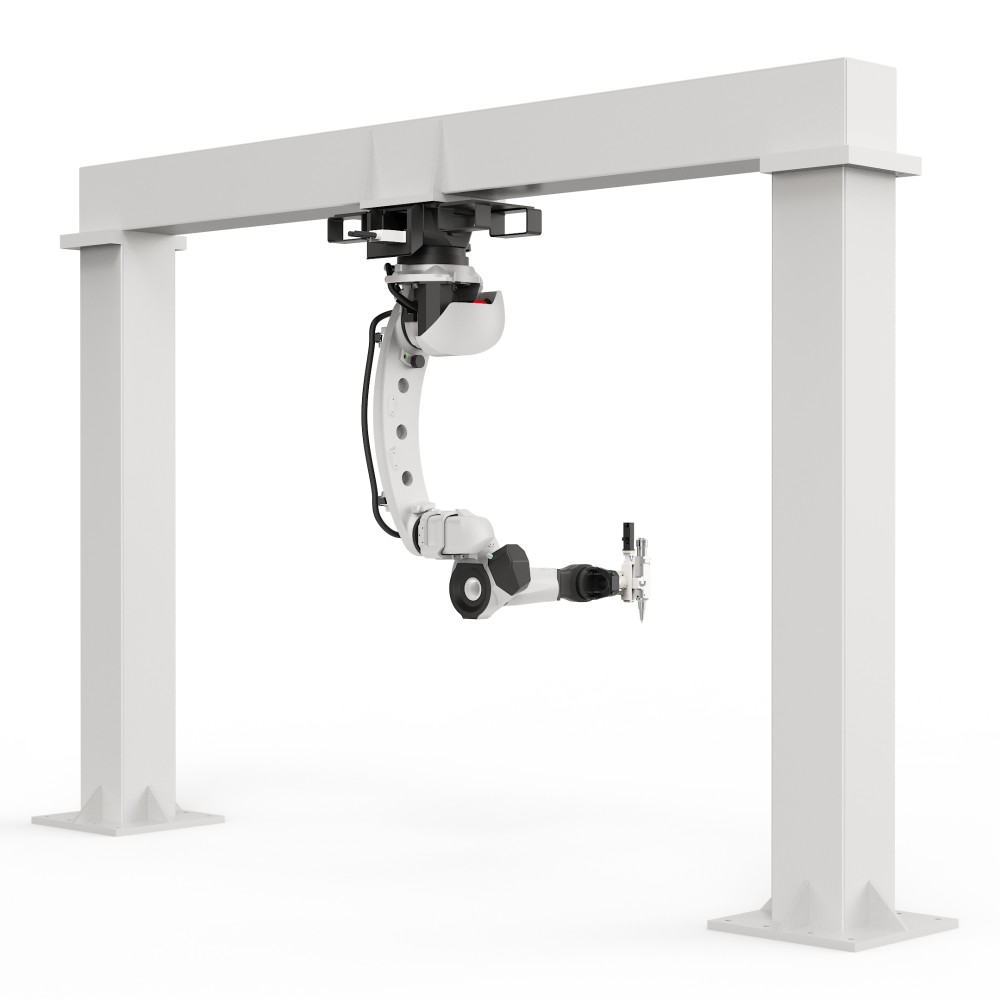

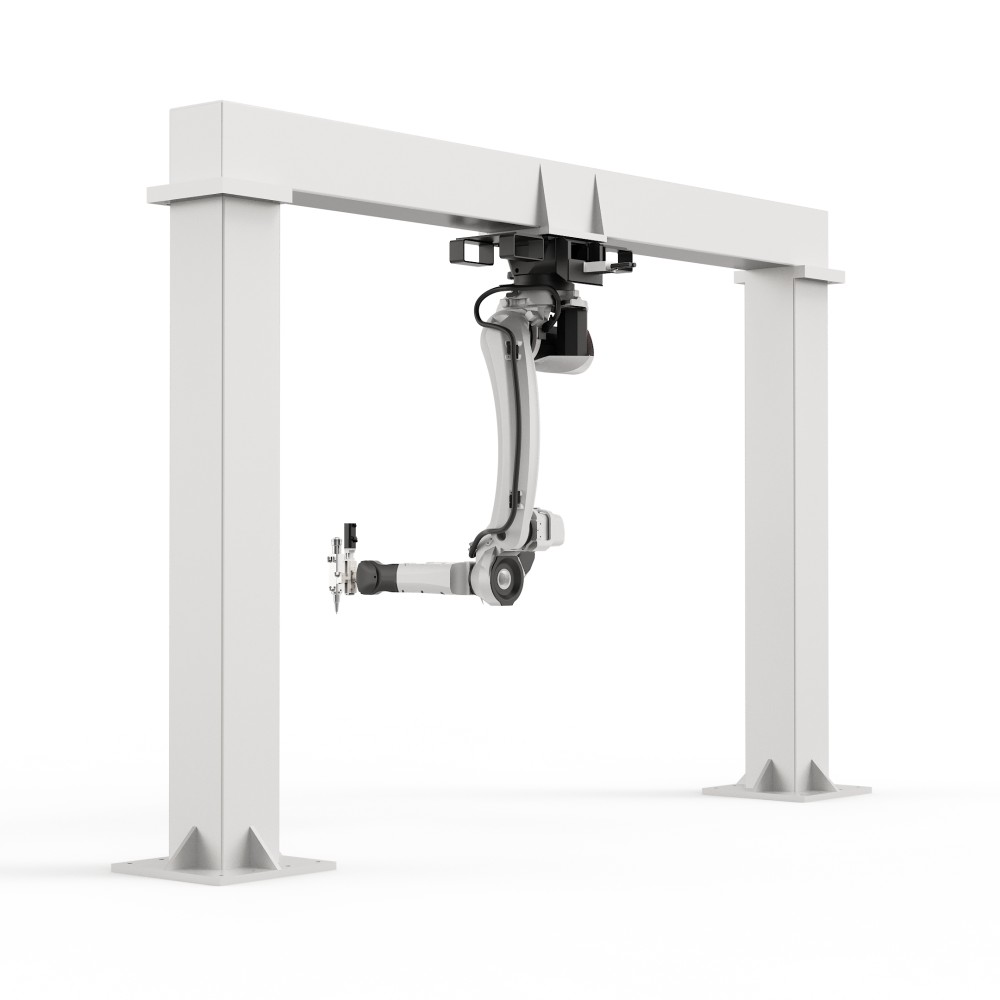

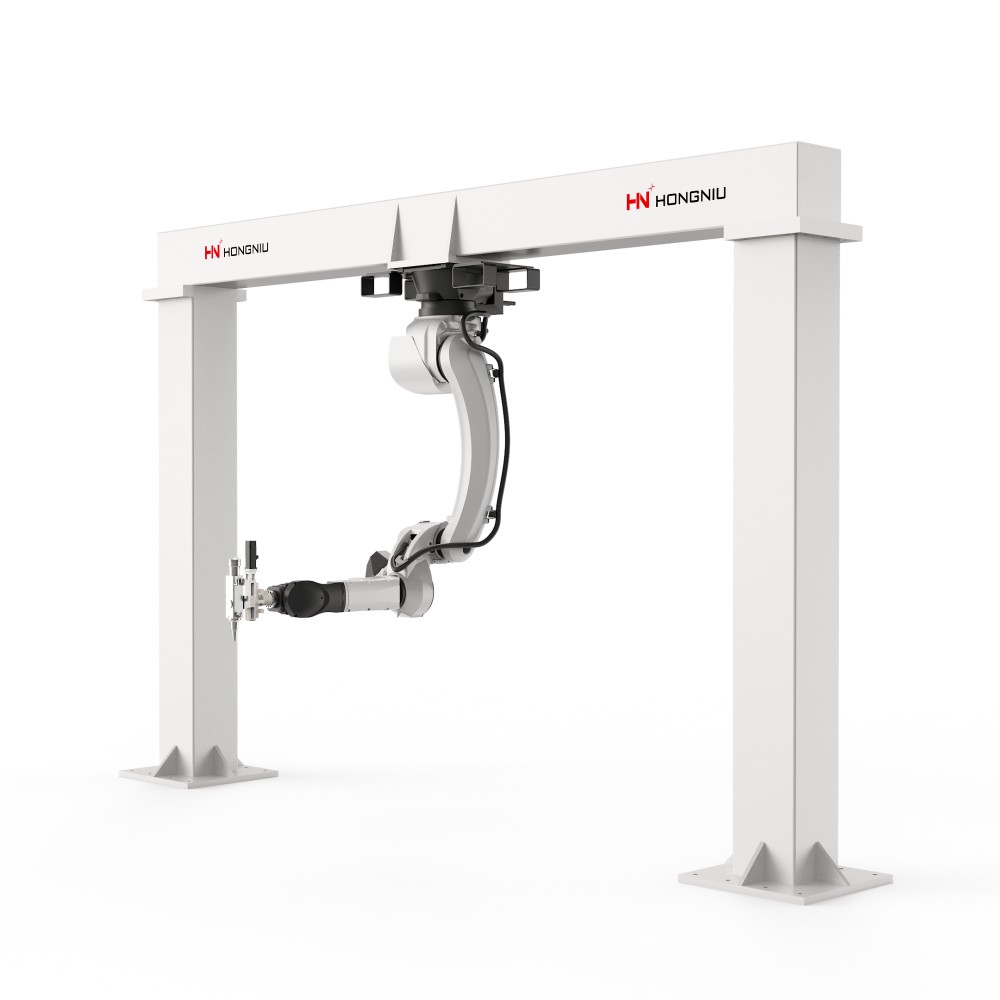

3D Lazer Kesme Robotu, yüksek hassasiyetli üç boyutlu kesim uygulamaları için tasarlanmış gelişmiş bir robotik fiber lazer sistemidir. Yüksek verimli bir fiber lazer kaynağı ile altı eksenli endüstriyel robot kolu kombinasyonunu kullanarak sistem, üç boyutlu uzayda karmaşık eğrilerin, eğimlerin ve düzensiz geometrilerin esnek bir şekilde kesilmesine olanak tanır.
Bu çözüm, işlem süresini önemli ölçüde azaltırken kesim doğruluğunu, otomasyon seviyesini ve üretim verimliliğini artırır.
Sistem 500W ile 3000W arasında lazer gücüne destek sağlar ve 16 mm'ye kadar karbon çeliği kesebilir, pürüzsüz kenarlar ve yüksek boyutsal doğruluk sunar. ±0,1 mm yeniden konumlandırma doğruluğu, karmaşık 3D konturlar için bile kararlı ve tekrarlanabilir kesme kalitesi sağlar.
Öğretme konsolu programlama, hızlı kurulum ve sezgisel kullanımı sağlar ve otomatik ile yarı otomatik üretim ortamlarına uygundur.
Uygulanabilir malzemeler:
İşleme Yetenekleri:
 |
 |
 |
 |
| Havacılık Sektörü | Otomotiv Endüstrisi | Mobilya ve dekorasyon | Metal İşleme Makineleri |
| Montaj Öncesi Kontrol | Hassas işleme | Titreşim ve Doğal Yaşlanma |
| Her makine bileşeni, kılavuz ray doğruluğu ve geometrik hassasiyet açısından hassas ölçümlerden geçirilir. Altimetreler, doğrusal boyutları doğrularak her parçanın tasarım standartlarını karşılamasını sağlar. | Yüksek hızlı ilk işleme işlemi, kenar kıvrımlarını ve fazla malzemeyi uzaklaştırır; ardından uzun vadeli kesme hassasiyetini sağlayan pürüzsüz, düz yüzeyler için ince işleme yapılır. | Kalan iç gerilim, titreşim ve doğal termal döngüler aracılığıyla serbest bırakılır. Bu süreç, tezgah yapısının dayanıklılığını, stabilitesini ve boyutsal doğruluğunu artırır. |
| Montaj işlemi | Kaynak ve Yapısal Dayanıklılık | Nihai Kontrol ve Test |
| Kılavuz raylar ve dişli raya, hassas aletler kullanan deneyimli teknisyenler tarafından monte edilir ve kalibre edilir; böylece sorunsuz iletim ve kararlı makine performansı sağlanır. | CO₂ korumalı kaynak, sağlam, kusursuz birleşimler sağlayarak çerçeve dayanıklılığını, kullanım ömrünü ve kesme kararlılığını artırır. | Dinamik performans testleri, konumlandırma doğruluğunu, tekrarlanabilirliği ve mikro yer değiştirme hassasiyetini kontrol eder. İnterferometreler, herhangi bir dişli hatasını telafi ederek üstün kesme doğruluğunu garanti eder. |
