6012SN To-kløe Horisontal Rørskæremaskine med Halvautomatisk Indlæsning

6012SN To-kløe Horisontal Rørskæremaskine med Halvautomatisk Indlæsning

· Dobbelt vinge horisontal design – sikrer højpræcisions og stabil skæring af rør og plader.
· Halvautomatisk indlæsning – reducerer arbejdskraftomkostninger og understøtter behandling af lange emner.
· Avanceret støvfrit system – holder skæreområdet rent og røgfrit.
· Heavy-duty bikagebord – glødet og vibrationbehandlet for langtidsholdbar stabilitet.

Laser effekt: 1,5 kw - 12 kw

Introduktion

Specificerings：

Model	6012SN / 6016SN / 6022SN / 6023SN / 6035SN
Arbejdsområde	6000 × 120 mm / 6000 × 160 mm / 6000 × 220 mm / 6000 × 230 mm / 6000 × 350 mm
Laserstyrke	1,5 kW – 12 kW
Rørfikseringsdiameter	160 mm / 160 mm / 220 mm / 230 mm / 350 mm
Laser Kilde	Raycus / Max / RECI / IPG
Laser hoved	BOCI / RAYTOOLS
Motor og drev	DELTA / Fuji / Yaskawa
Kontrolsystem	FSCUT
Positioneringsnøjagtighed	±0,03 mm
Genpositioneringsnøjagtighed	±0,02 mm
Skærehastighed	80 m/min
Kølemetode	Vandkøling
Maskinstørrelse	11800 × 2685 × 2600 mm
Bruttovægt	5500 kg

Beskrivelse:

6012SN To-kløe Horisontal Rørskæremaskine med Halvautomatisk Indlæsning

6012SN er designet til præcisionsbearbejdning af rør og rør med forbedret effektivitet. Dets dobbelte spændingskloshorisontale design sikrer stabil drift, mens det halvautomatiske indløsningssystem reducerer arbejdsbehovet og understøtter bearbejdning af lange emner. Maskinen har et støvfrit skærområde og en solid honningkagebund til langvarig stabilitet.

Solid bund og portalkonstruktion

Honningkagebunden i carbon er glødet og udsat for vibrationer for at forhindre deformation, mens dørstængerne med høj styrke sikrer jævn kørsel og præcist skæring.

Dobbeltspændingsklos og halvautomatisk indløsning

To horisontale spændingsklos tillader simultan bearbejdning af rør, og det halvautomatiske indløsningssystem forenkler materialehåndtering og reducerer nedetid.

Avanceret støv- og røghåndtering

Skæreområdet er indkapslet i et professionelt støvfrit design. Luftkanaler og valgfrie støvsugere sikrer et røgfrit og rent værkstedsmiljø.

Brugervenlig og effektiv drift

Halvautomatisk indlæsning, nem adgang til vedligeholdelsesdøre og en optimeret layout for styresystemet forbedrer operatørens effektivitet.

Skæreparametre:

Skæreprøver:

画板 9.jpg

Komponenter af høj kvalitet for pålidelig ydelse

Laserkilde: Raycus, Max, RECI eller IPG til stabil og kraftig skæring.
Laserhoved: BOCI / RAYTOOLS med autofokus, anti-kollision og intelligent overvågning.
Motorer og drivere: DELTA, Fuji eller Yaskawa til præcis bevægelse og stabilitet.
Elektroniske komponenter: Schneider og Omron til pålidelig drift.
Kontrolsystem: FSCUT understøtter CAD/DXF, flerfilsbehandling og enkeltstreg flyvende skæringer.
Køling: Vandkølesystem beskytter laserhovedet og kilden med temperaturalarm ved overophedning.
Automatisk smøring: Programmerbar frekvens og volumen for udvidet levetid.

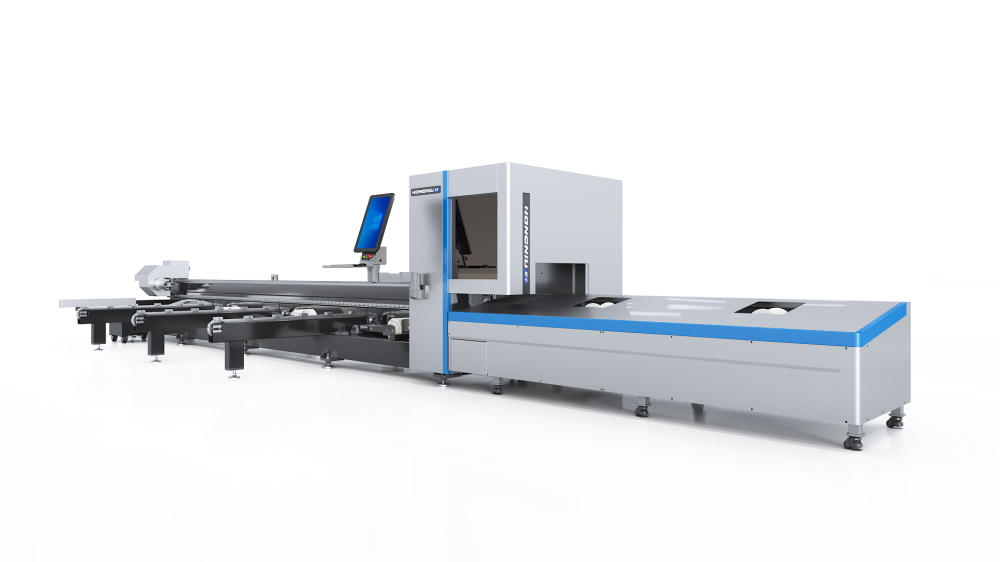

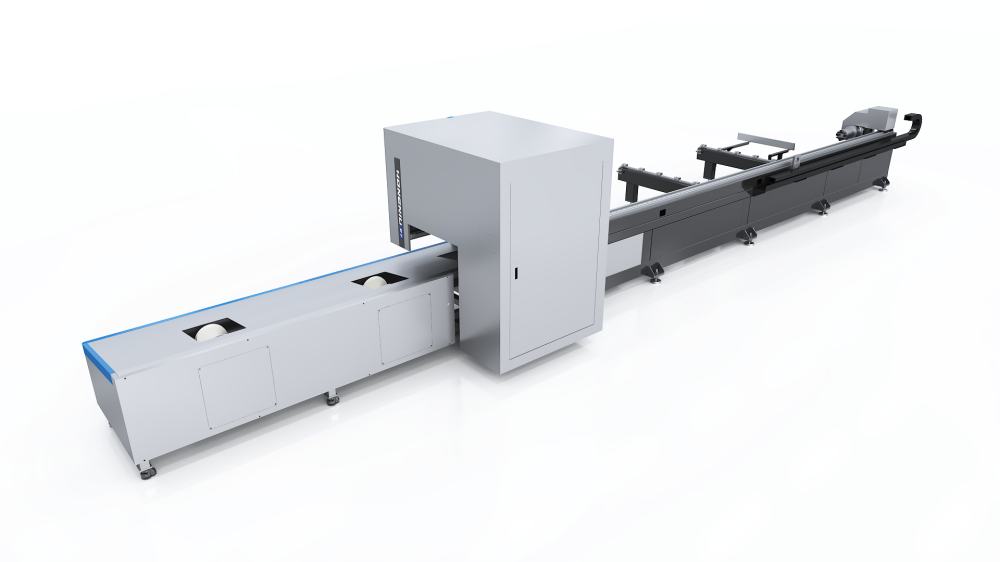

1 (1).png 1 (3).png

Specifikationer og ydelse

6012SN understøtter arbejdsområder fra 6000 × 120 mm til 6000 × 350 mm, laserstyrke 1,5 kW–12 kW og kan håndtere rørsnit op til 35 mm. Portalkonstruktion med dobbelt drev, forstærket seng og højhastighedsservomotorer sikrer stabil, præcis og hurtig skæring, egnet til industriproduktion.

Anvendelsesmuligheder og alsidighed

Materialer:

Rustfrit stål, carbonstål, aluminium, messing, kobber, forzinkede rør

Industrier:

Automobil & Luftfart
Ingeniørmaskiner
Elektronik og husholdningsapparater
Reklame og dekorativ metalsnitkunst
Karosserireparation og metallurgisk udstyr

Anvendelser：

Dobbeltspænderrørskæring til produktion med høj kapacitet
Bearbejdning af lange emner med halvautomatisk indlæsning
Fremstilling af industrielle rørsystemer, rammer og kabinetter
Skilte, dekorative metalplader og skræddersyede metalarbejder
Effektiv skæring med minimalt materialespild

Diagram over anvendelsesindustri-scenarie


Luftfartsindustrien	Bilindustrien	Møbler og dekoration	Metalbearbejdningsmaskiner

Konkurrencemæssig Fordel:

Dobbeltspænders vandret design: Stabil og præcisionsnøjagtig skæring
Halvautomatisk indlæsning: Reducerer arbejdskraft og øger gennemstrømningen
Holdbar Hårdplade med Honningkagestruktur: Sikrer stivhed og langvarig stabilitet
Støvfri Skærezone: Holder værkstedet rent og røgfrit
Bred Laser-effektområde: 1,5 kW–12 kW, egnet til forskellige materialer
Højtkvalitetskomponenter: Raycus/IPG-lasere, BOCI/RAYTOOLS-hoveder, FSCUT-styring, Schneider/Omron-systemer
Nem Vedligeholdelse: Lettilgængelige døre og optimeret styreopsætning
Flerbrugs Materialeegenskaber: Skærer rør og profiler med minimal spild

Kvalitetsinspektion og produktionsproces:

Forudgående samling og inspektion	Nøjagtig bearbejdning	Vibration og naturlig ældning
Hver maskinkomponent gennemgår præcis måling af linjeføringens ligeaf og geometrisk nøjagtighed. Højdemålere verificerer lineære mål for at sikre, at alle dele opfylder designkravene.	Højhastigheds-foredringning fjerner spåner og overskydende materiale, efterfulgt af finbearbejdning for glatte, flade overflader, der sikrer langvarig skærenøjagtighed.	Residual indre spænding frigøres gennem vibration og naturlige termiske cyklusser. Denne proces forbedrer strukturel stivhed, stabilitet og dimensionel nøjagtighed i maskinsengen.
Monteringsproces	Svejsning og strukturel styrke	Afsluttende inspektion og test
Føringsleder og tandstænger monteres og justeres af kyndige teknikere ved hjælp af præcisionsværktøjer for at sikre jævn transmission og stabil maskinepræstation.	CO₂-loddet svejsning garanterer faste, fejlfrie samlinger, hvilket forbedrer rammens samlede styrke, holdbarhed og skærepræcision.	Dynamiske ydelsestests kontrollerer positioneringsnøjagtighed, gentagelsesnøjagtighed og mikroforskydningspræcision. Interferometre kompenserer for eventuelle tandstangfejl for at sikre overlegen skærenøjagtighed.
