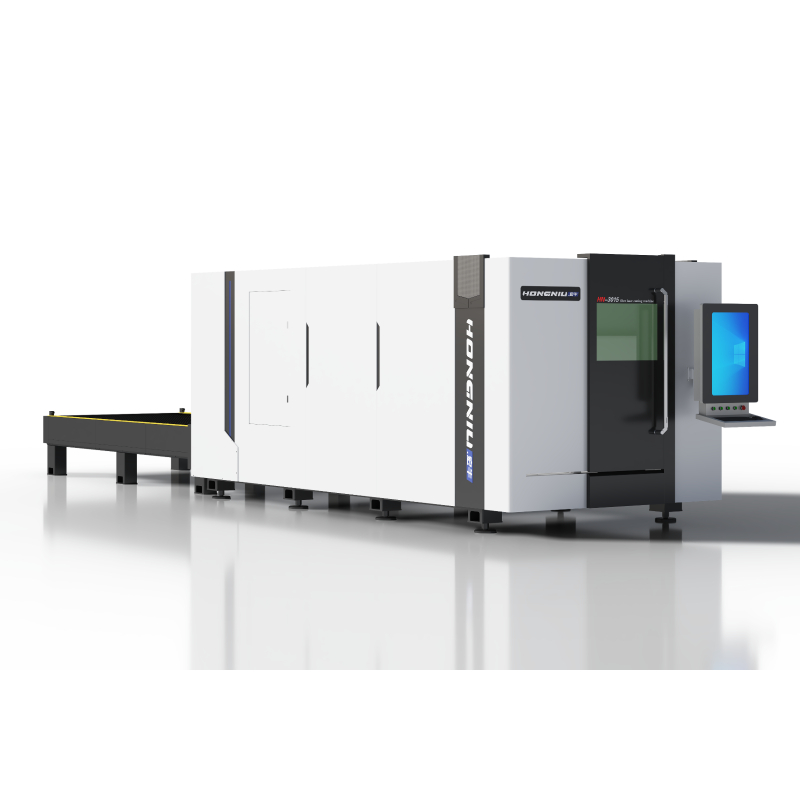

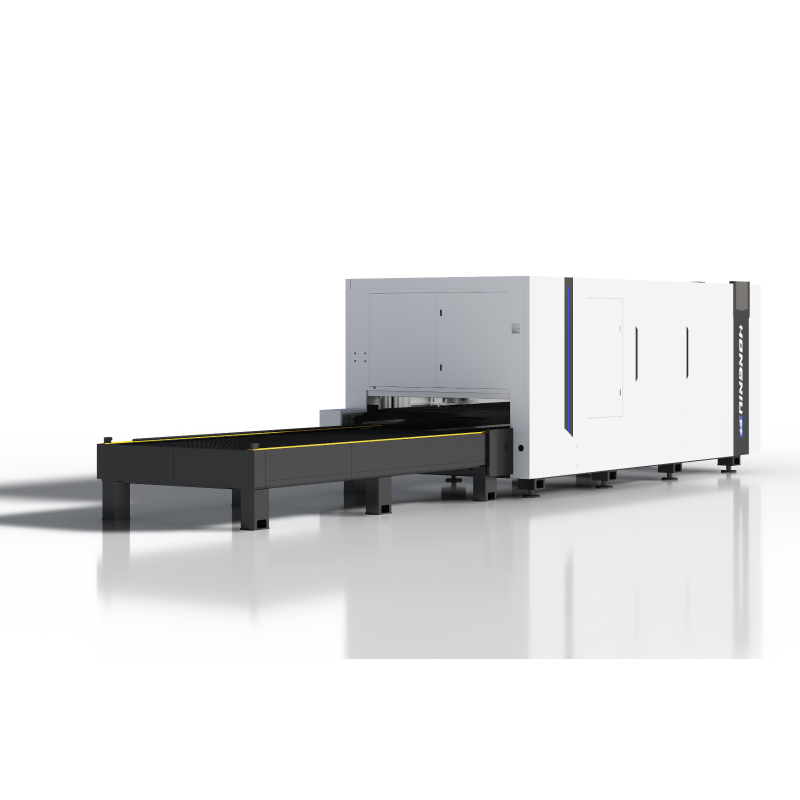

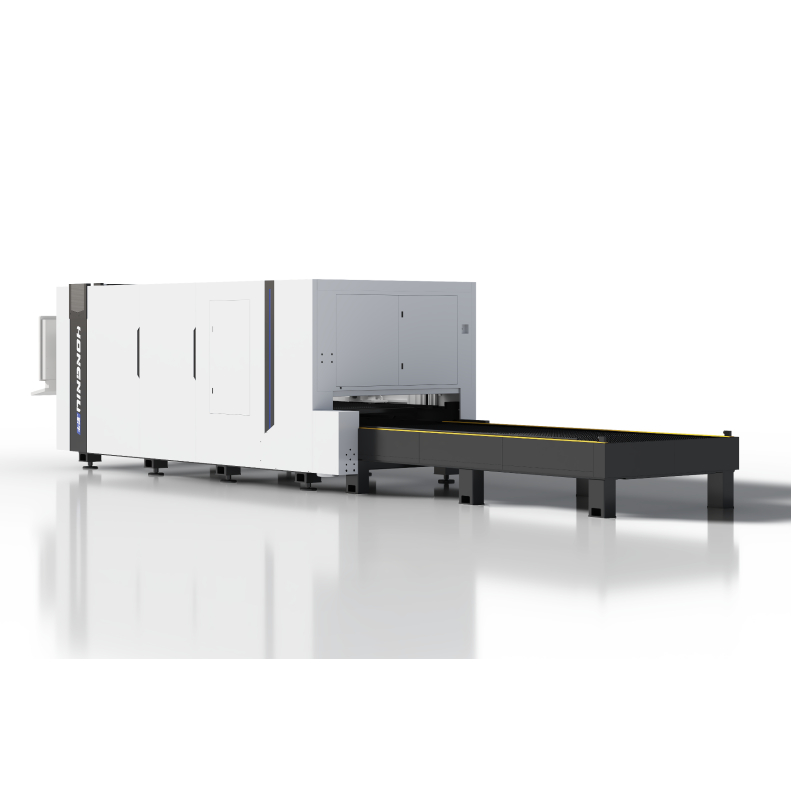

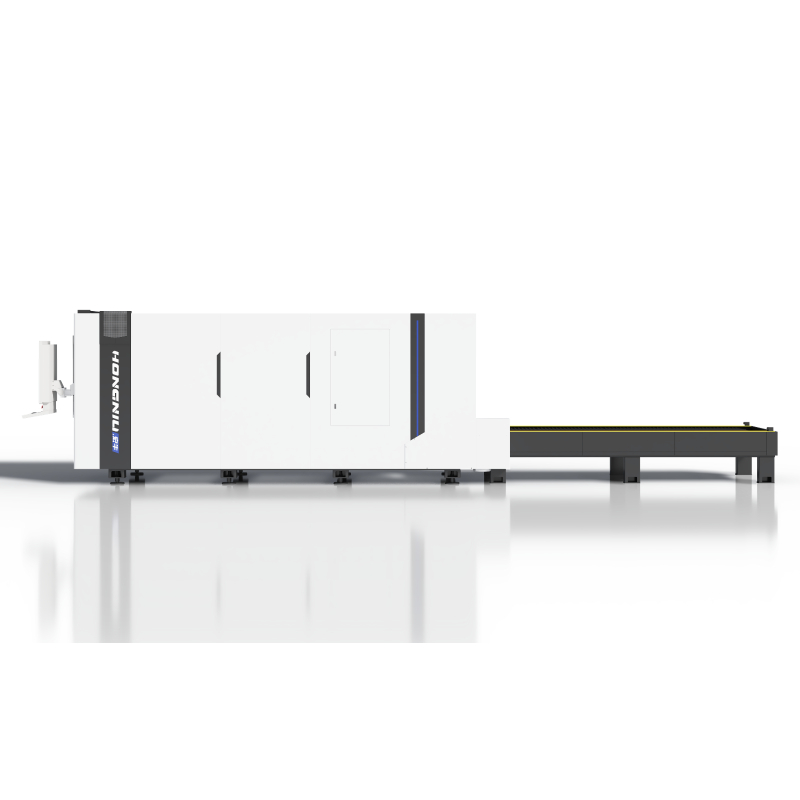

3015HSD Container-type tilstukket udskiftelig platform Fiberlaser-skæremaskine

3015HSD Container-type tilstukket udskiftelig platform Fiberlaser-skæremaskine

· Integreret intensiv design – egnet til søtransport uden at skulle fjerne omkringliggende plader, hvilket sparer arbejdskraft og sikrer sikrere transport.
· Lukket design – sikrer driftssikkerhed og renere arbejdsplads.
· Dobbelt platforme – øger arbejdseffektiviteten ved produktion i store mængder.
· Avanceret støvafskærmning – dobbelt partition med luftkanaler, zonet luftføring til røgfri skæring.
· Heavy-duty bord – forstærket cylinderklemme for at forhindre bordets rystelser under skæring.

Laser effekt: 1,5 kw - 30 kw

Introduktion

Specificerings：

Model	3015HSD
Arbejdsområde	3000 × 1500 mm
Laserstyrke	1,5 kW – 30 kW
Laser Kilde	Raycus / Max / RECI / IPG
Laser hoved	BOCI / RAYTOOLS
Motor og drev	DELTA / Fuji / Yaskawa
Kontrolsystem	FSCUT
Positioneringsnøjagtighed	±0,03 mm
Genpositioneringsnøjagtighed	±0,02 mm
Skærehastighed	80 m/min
Kølemetode	Vandkøling
Maskinstørrelse	9600 × 2280 × 2230 mm
Bruttovægt	4800 kg

Beskrivelse:

Containerløst lukket udskifteligt platformsfiberlaserskæremaskine – Model 3015HSD

3015HSD er designet til højtydende industrielt skæring med stabilitet, præcision og driftssikkerhed. Dens containerløse lukkede design sikrer sikker transport, nem installation og røgfri drift.

Integreret tungkonstruktionsseng og portstruktur

Den forstærkede seng med cylinderklammer forhindrer bordvibration, mens dobbeltdrive-portstrukturen sikrer jævn bevægelse og nøjagtig skæring, selv ved tykke metalplader.

To pladser for øget effektivitet

To pladser tillader simultan skæring, hvilket markant øger gennemsætningen i industriel produktion.

Avanceret støv- og røghåndtering

Dobbelt luftkanal med inddeling til støvopsugning sikrer præcis fjernelse fra det aktive skæreområde, mens andre områder holdes inaktive, så arbejdspladsen forbliver ren og sikker.

Brugervenlig og effektiv drift

Adgangsdøre på begge sider sikrer nem vedligeholdelse og reparationer. Fuldt lukket konstruktion med bagmonteret styreskab og laser optimerer arbejdsgangen.

Skæreparametre:

Skæreprøver:

Komponenter af høj kvalitet for pålidelig ydelse

Laserkilde: Raycus, Max, RECI eller IPG til højtydende skæring.
Laserhoved: BOCI / RAYTOOLS med automatisk fokus, kollisionsbeskyttelse og intelligent overvågning.
Motorer og drivere: DELTA, Fuji eller Yaskawa til præcis bevægelse og stabilitet.
Elektroniske komponenter: Schneider og Omron for pålidelig og sikker drift.
Kontrolsystem: FSCUT understøtter CAD/DXF, flerfilsbehandling og enkeltstreg flyvende skæringer.
Køling: Vandkølesystem beskytter både laserhoved og kilde, med alarmsystem mod overophedning.
Automatisk smøring: Programmerbar frekvens og volumen for at forlænge levetiden.

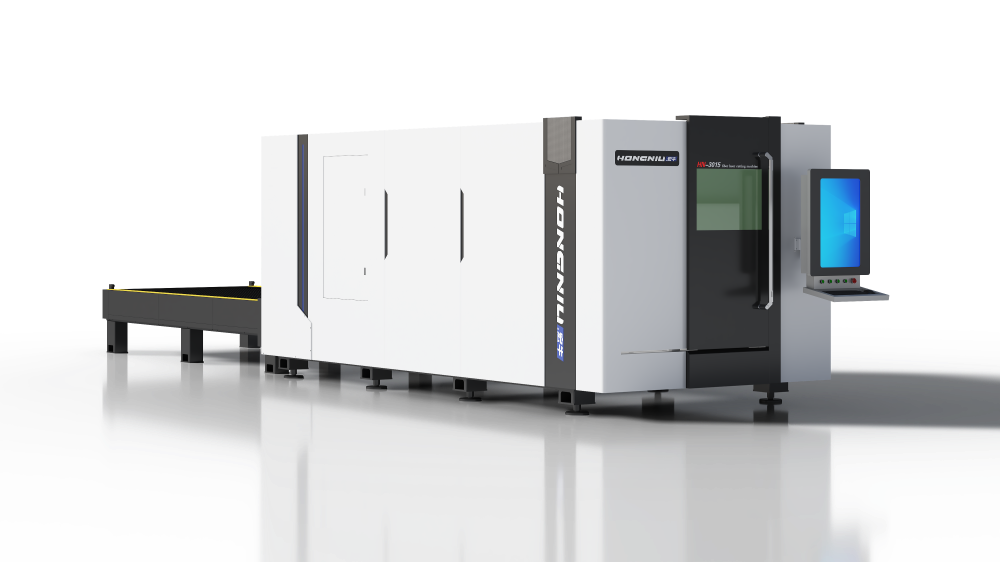

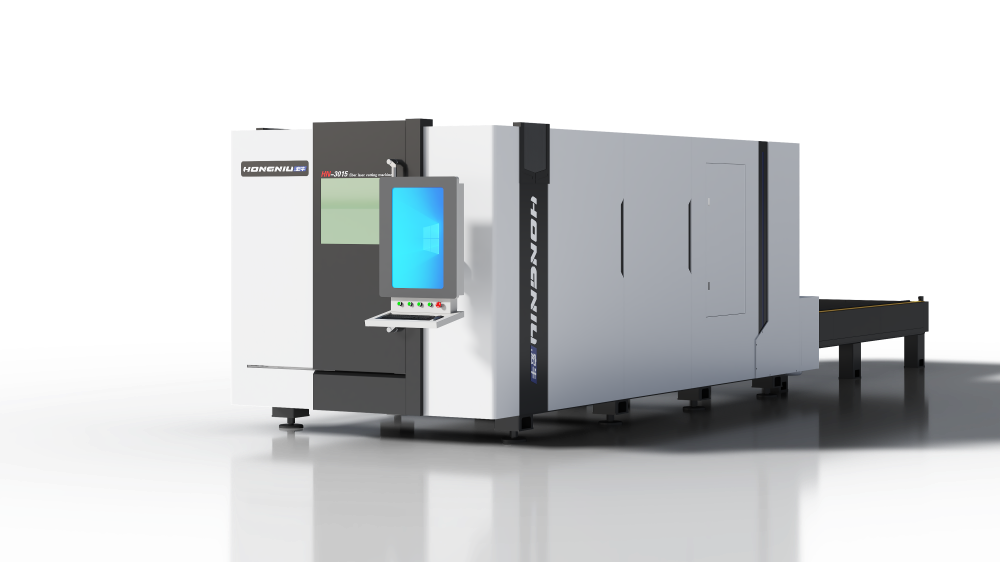

3015HSD (1).png 3015HSD (2).png

Specifikationer og ydelse

Modellen 3015HSD har et arbejdsområde på 3000 × 1500 mm og laserstyrke op til 30 kW, og kan håndtere metaltykkelser fra 1 til 50 mm. Gantry dobbelt-drev-struktur, forstærket cylinderklemme og højhastighedsservomotorer sikrer stabil, præcis og hurtig skæring, egnet til industriproduktion.

Anvendelsesmuligheder og alsidighed

Ideel til skæring af metaller såsom:

Rustfrit stål, kulstofstål, aluminium, messing, kobber, forzinket plade

Industrier:

Automobil & Luftfart
Ingeniørmaskiner
Elektronik og husholdningsapparater
Reklame og dekorativ metalsnitkunst
Karosserireparation og metallurgisk udstyr

Anvendelser：

Højkapacitets skæring af plademetal med dobbelte platforme
Produktion af automobiler og flydelskomponenter
Fremstilling af elektriske kabinetter og industrielle anlæg
Skilte og dekorative metalpaneler
Effektiv skæring med minimalt materialespild

Diagram over anvendelsesindustri-scenarie


Luftfartsindustrien	Bilindustrien	Møbler og dekoration	Metalbearbejdningsmaskiner

Konkurrencemæssig Fordel:

Integreret Containerdesign: Sikker transport, arbejdssparende installation.
Dobbeltplatforme: Maksimer ydeevne og effektivitet.
Lukket skabdesign: Sikrer sikkerhed, røgfri drift og miljøbeskyttelse.
Forstærket heavy-duty bord: Cylinderklemmer forhindrer bordvibration under skæring.
Avanceret støvsugning: Dobbelt luftkanalopdeling sikrer præcis røgafsuget.
Bred laserlydstyrkevifte: 1,5 kW – 30 kW til forskellige materialer og tykkelser.
Nem betjening og vedligeholdelse: Adgangsdøre og optimeret layout af styrekabinet og laser.
Premiumkomponenter: Raycus/IPG-lasere, BOCI/RAYTOOLS-hoveder, FSCUT-styring, Schneider/Omron-systemer.
Alsiddig materialekapacitet: Skærer metaller fra 1 til 50 mm med præcision og minimalt spild.

Kvalitetsinspektion og produktionsproces:

Forudgående samling og inspektion	Nøjagtig bearbejdning	Vibration og naturlig ældning
Hver maskinkomponent gennemgår præcis måling af linjeføringens ligeaf og geometrisk nøjagtighed. Højdemålere verificerer lineære mål for at sikre, at alle dele opfylder designkravene.	Højhastigheds-foredringning fjerner spåner og overskydende materiale, efterfulgt af finbearbejdning for glatte, flade overflader, der sikrer langvarig skærenøjagtighed.	Residual indre spænding frigøres gennem vibration og naturlige termiske cyklusser. Denne proces forbedrer strukturel stivhed, stabilitet og dimensionel nøjagtighed i maskinsengen.
Monteringsproces	Svejsning og strukturel styrke	Afsluttende inspektion og test
Føringsleder og tandstænger monteres og justeres af kyndige teknikere ved hjælp af præcisionsværktøjer for at sikre jævn transmission og stabil maskinepræstation.	CO₂-loddet svejsning garanterer faste, fejlfrie samlinger, hvilket forbedrer rammens samlede styrke, holdbarhed og skærepræcision.	Dynamiske ydelsestests kontrollerer positioneringsnøjagtighed, gentagelsesnøjagtighed og mikroforskydningspræcision. Interferometre kompenserer for eventuelle tandstangfejl for at sikre overlegen skærenøjagtighed.
