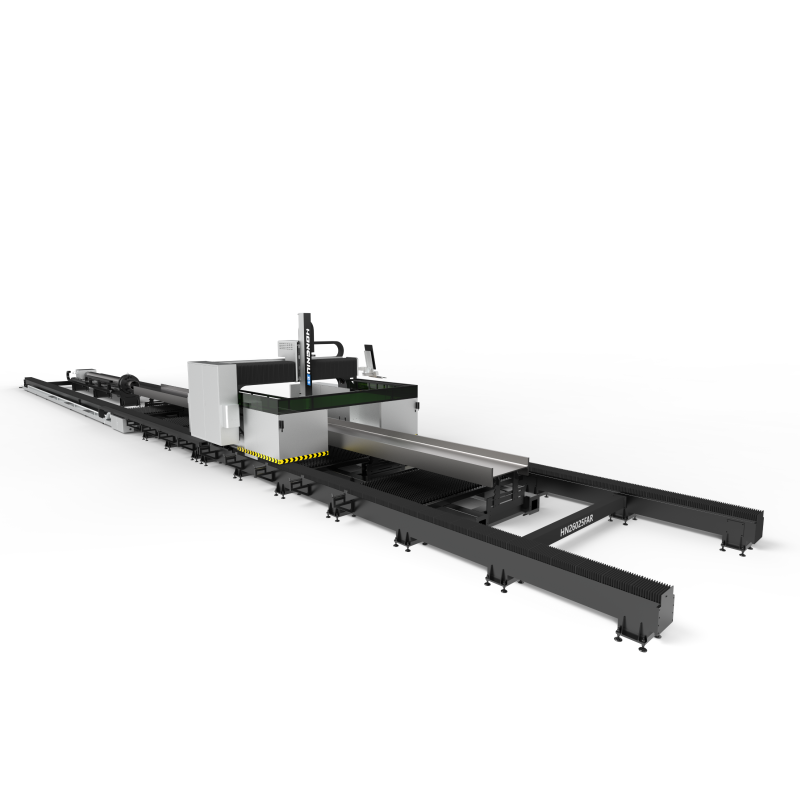

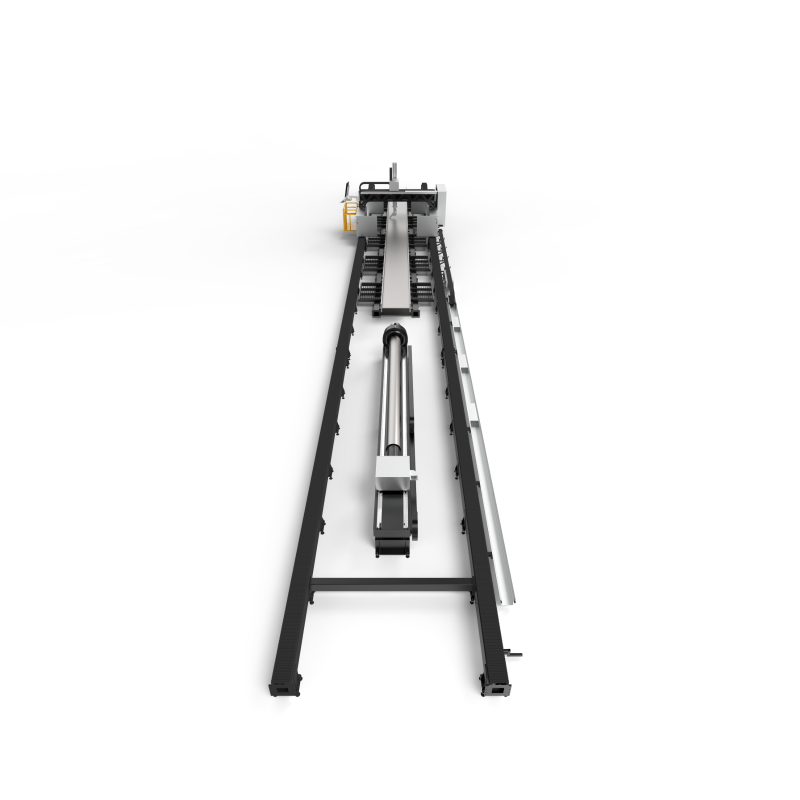

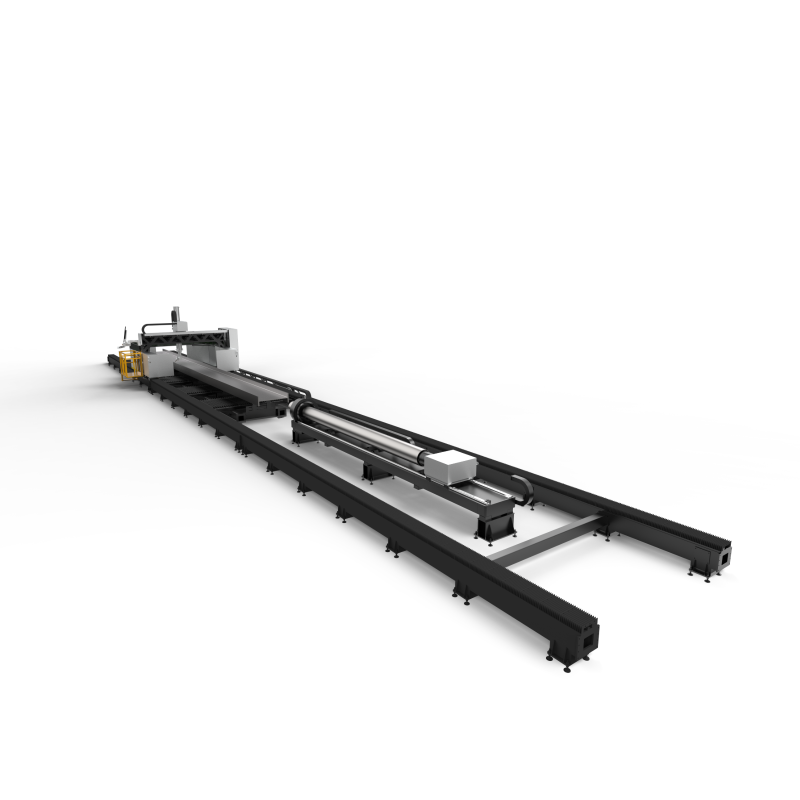

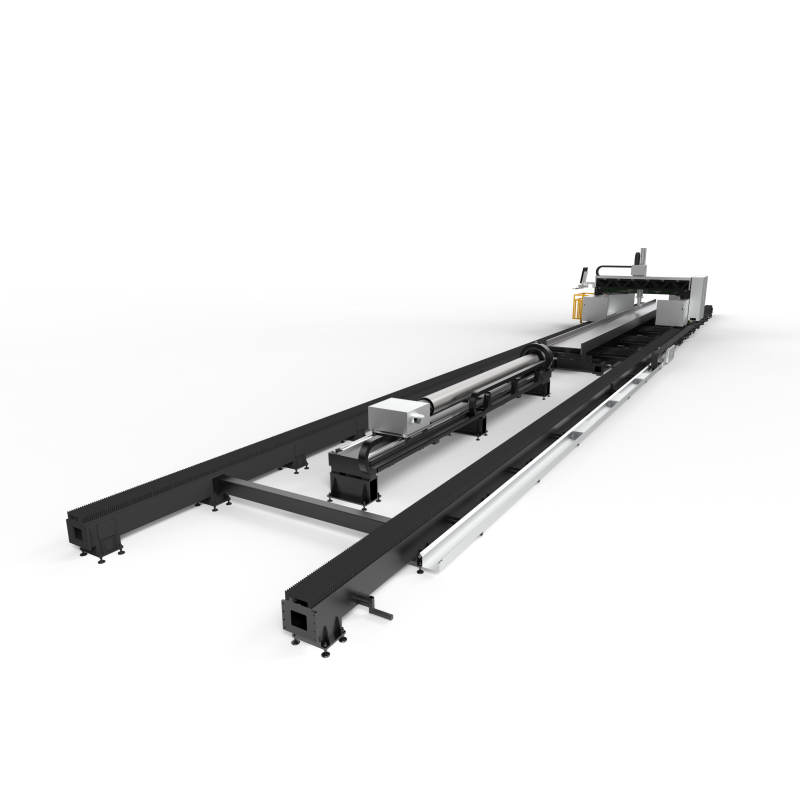

เครื่องตัดเลเซอร์ไฟเบอร์สามมิติเจ็ดแกน

สเปค：

คำอธิบาย：

เครื่องตัดเลเซอร์ไฟเบอร์สามมิติเจ็ดแกน (ซีรีส์ FAR) เป็นโซลูชัน CNC ระดับสูงที่พัฒนาขึ้นสำหรับการประมวลผลคานและโปรไฟล์ขั้นสูง โดยรวมเทคโนโลยีการตัดด้วยเลเซอร์ไฟเบอร์ โครงสร้างเชิงกลความแม่นยำสูง การตรวจจับอัจฉริยะ และเทคโนโลยีการเชื่อมโยง CNC เจ็ดแกนเข้าด้วยกัน

ออกแบบมาโดยเฉพาะสำหรับงานตัดเหล็กขนาดใหญ่ ซีรีส์ FAR สามารถตัดแบบ 3 มิติได้อย่างแม่นยำโดยไม่จำเป็นต้องใช้ชัค ให้ความมั่นคงและความแม่นยำในการขึ้นรูปที่ยอดเยี่ยม รองรับการดำเนินกระบวนการซับซ้อนต่าง ๆ ครบจบในครั้งเดียว เช่น การตัดรู การตัดเอียง การเจาะช่องล็อก การทำเครื่องหมาย และการลบคราบลอย

ด้วยโครงสร้างการป้อนวัสดุกึ่งอัตโนมัติและโครงสร้างแบบคานยื่นที่สามารถเลือกเพิ่มเติมได้ เครื่องนี้สามารถปรับตัวเข้ากับโรงงานขนาดต่าง ๆ ได้อย่างง่ายดาย พร้อมรักษาประสิทธิภาพการผลิตสูงและต้นทุนการดำเนินงานต่ำ

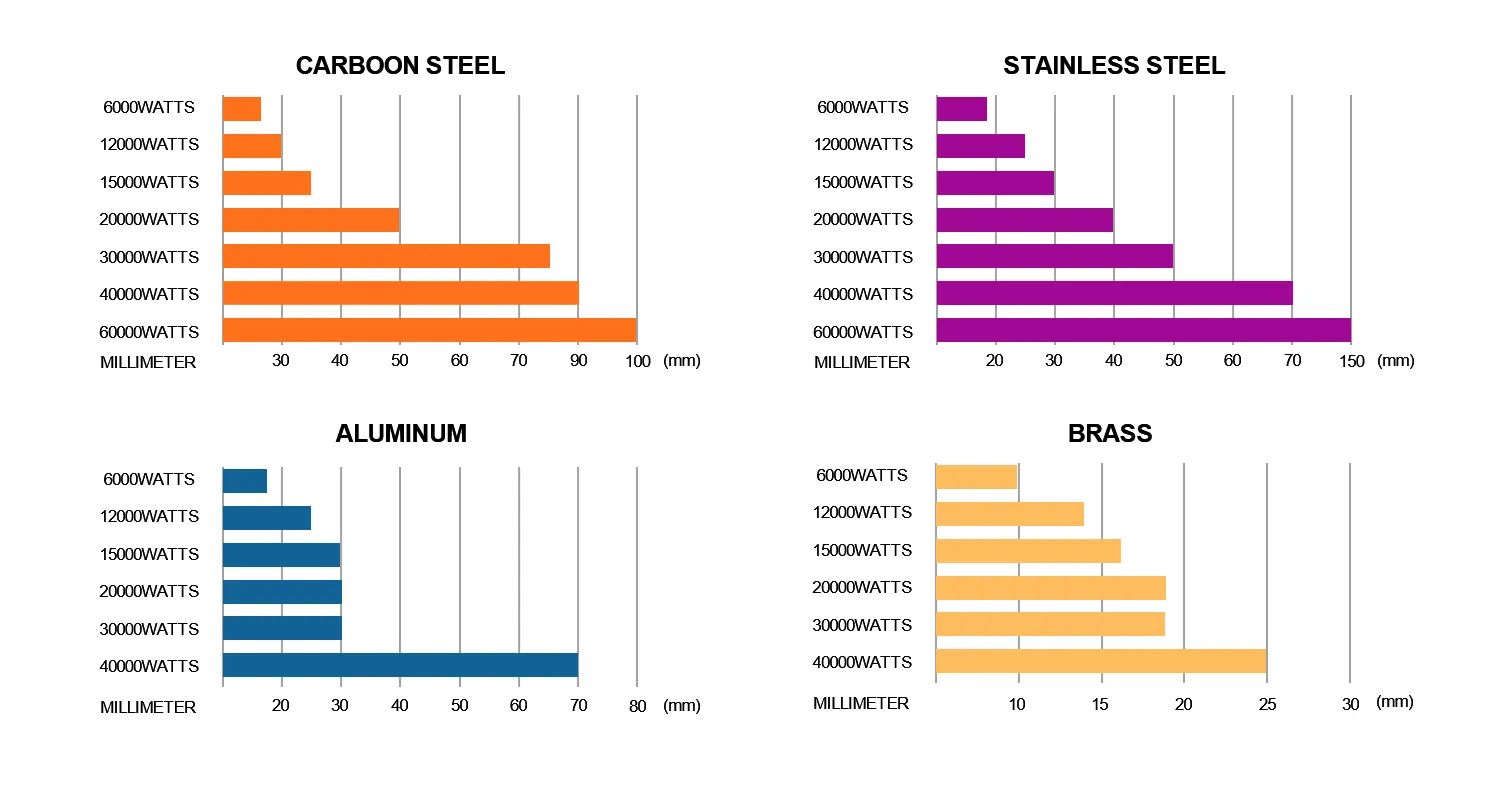

พารามิเตอร์การตัด：

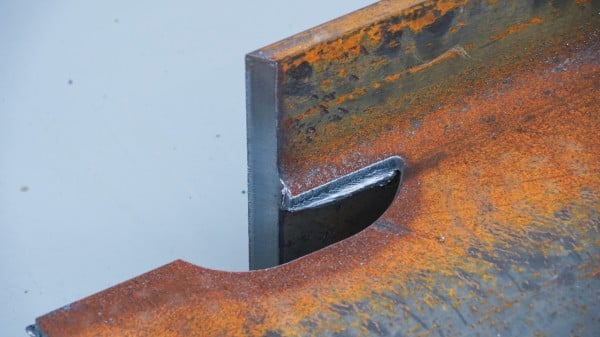

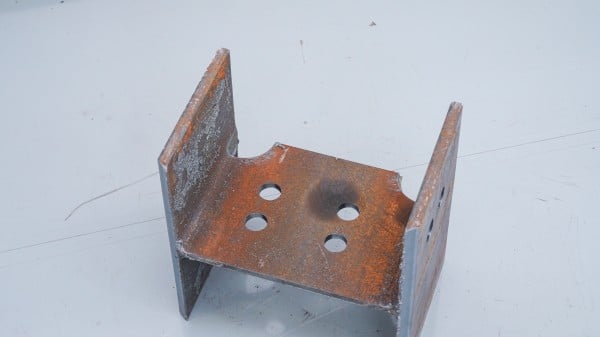

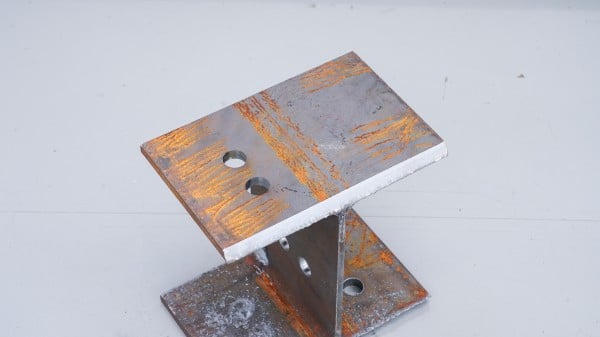

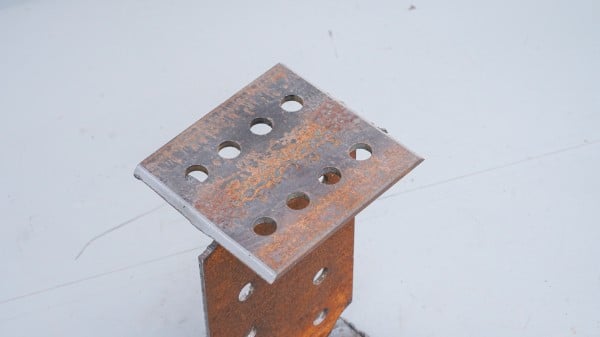

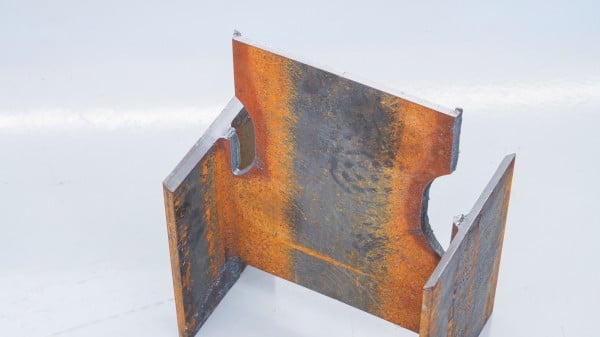

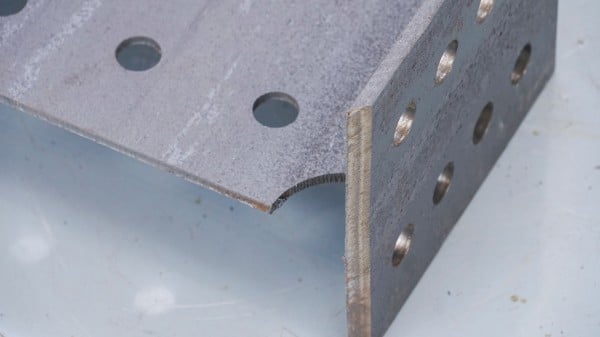

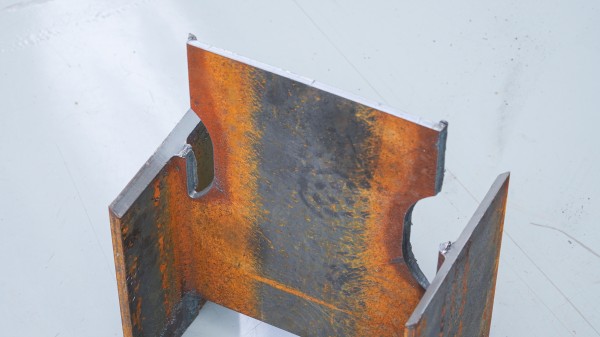

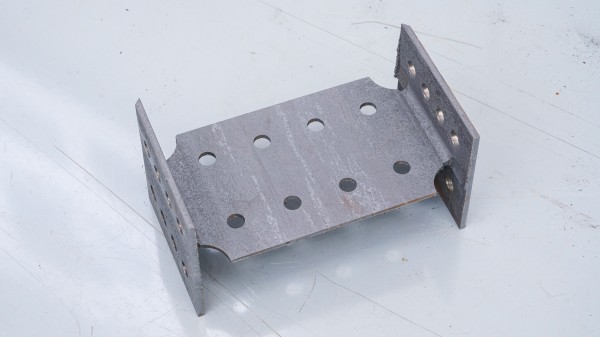

ตัวอย่างการตัด：

ส่วนประกอบคุณภาพสูงเพื่อประสิทธิภาพที่เชื่อถือได้

• แหล่งเลเซอร์: Raycus, Max, RECI หรือ IPG สำหรับกำลังขับออกพลังงานสูงที่เสถียร

• หัวเลเซอร์: BOCI / RAYTOOLS พร้อมระบบโฟกัสอัตโนมัติ การป้องกันการชน และการตรวจสอบอัจฉริยะ

• มอเตอร์และไดรเวอร์: DELTA, Fuji หรือ Yaskawa สำหรับการควบคุมการเคลื่อนไหวความเร็วสูงและแรงบิดสูง

• ชิ้นส่วนไฟฟ้า: Schneider และ Omron สำหรับความน่าเชื่อถือในระยะยาว

• ระบบควบคุม: ระบบ CNC แบบเจ็ดแกน FSCUT รองรับ CAD/DXF การจัดเลย์เอาต์ให้มีประสิทธิภาพ และการตัดขณะเคลื่อนที่ (flying cuts)

• ระบบเย็น: เครื่องทำน้ำเย็นอุตสาหกรรม พร้อมระบบแจ้งเตือนป้องกันอุณหภูมิ

• การหล่อลื่นอัตโนมัติ: ระบบอัตโนมัติเต็มรูปแบบเพื่อยืดอายุการใช้งานและลดการบำรุงรักษา

ข้อมูลจำเพาะและประสิทธิภาพ

ซีรีส์ FAR มีพื้นที่ทำงานขนาดใหญ่พิเศษสูงสุดถึง 26000 × 3200 มม. พร้อมกำลังเลเซอร์สูงสุด 60 กิโลวัตต์ สามารถตัดเหล็กได้อย่างมีประสิทธิภาพในความหนาสูงสุดถึง 50 มม.

ระบบส่งกำลังแบบเกนทรีสองด้าน โครงสร้างเตียงแบบรังผึ้งที่ผ่านกระบวนการปลดแรงเครียด และคานแข็งแรงสูง ช่วยให้มั่นใจในสมรรถนะเชิงพลวัตที่ยอดเยี่ยม ความแม่นยำระยะยาว และการดำเนินงานที่ราบรื่นระหว่างการเคลื่อนไหวแบบเจ็ดแกนที่ซับซ้อน

การใช้งานและความหลากหลาย

เหมาะสำหรับวัสดุ:

• เหล็กกล้าคาร์บอน

• เหล็กกล้าไร้สนิม

• เหล็กอัลลอย

• เหล็กชุบสังกะสี

• โปรไฟล์อลูมิเนียมและโลหะอื่น ๆ

ส่วนและท่อที่สามารถใช้งานได้:

• คานตัวเอช, คานตัวไอ, คานตัวที

• เหล็กช่อง, เหล็กมุม

• ท่อเหลี่ยมและท่อกลม

• รูปพรรณเหล็กพิเศษรูปทรงพิเศษ

การใช้งาน：

• การตัด 3 มิติ 7 แกนของชิ้นส่วนเหล็กขนาดใหญ่

• การประมวลผลแบบบูรณาการของรู, ขอบเอียง และจุดต่อเชื่อม

• การผลิตชิ้นส่วนโครงสร้างสำหรับเครื่องจักรหนัก
• การตัดรูปพรรณ แผ่น และท่ออย่างแม่นยำ

• การประมวลผลอย่างมีประสิทธิภาพสำหรับโครงสร้างเหล็กเชิงพื้นที่ซับซ้อน

แผนผังสถานการณ์อุตสาหกรรมการประยุกต์ใช้งาน

อุตสาหกรรมการบินและอวกาศ	อุตสาหกรรมยานยนต์	เฟอร์นิเจอร์และตกแต่ง	เครื่องจักรงานแปรรูปโลหะ

Competitive Advantage:

• เทคโนโลยีการตัด 3 มิติแบบเจ็ดแกน: สามารถตัดในพื้นที่ซับซ้อนได้อย่างแม่นยำสูง

• ขนาดเล็กกะทัดรัด: เหมาะสำหรับโรงงานที่มีพื้นที่จำกัด

• ดีไซน์ไม่ใช้ชัก (Chuck-Free): เหมาะสำหรับเหล็กขนาดใหญ่และเหล็กที่มีรูปร่างไม่สมมาตร

• การรวมกระบวนการหลายอย่าง: การตัด การเอียงขอบ การทำเครื่องหมาย และการเจาะรูในขั้นตอนเดียว

• การกำหนดค่าที่ยืดหยุ่น: มีโครงสร้างแบบคานยื่น (cantilever) และระบบป้อนวัสดุกึ่งอัตโนมัติเป็นตัวเลือกเสริม
• ช่วงกำลังไฟฟ้ากว้าง: 12 กิโลวัตต์–60 กิโลวัตต์ สำหรับการใช้งานปานกลางถึงหนัก

• โครงสร้างทนทานหนัก: เตียงโครงสร้างรังผึ้งที่ผ่านกระบวนการลดแรงเครียด และระบบขับเคลื่อนคู่บนโครงแกนรูปตัว G

• ชิ้นส่วนคุณภาพสูง: เลเซอร์ IPG/Raycus, หัวตัด BOCI/RAYTOOLS, ระบบควบคุมตัวเลข FSCUT, อิเล็กทรอนิกส์ Schneider

กระบวนการตรวจสอบคุณภาพและการผลิต
