Лазерный станок против механической резки: ключевые различия

Производственные отрасли постоянно сталкиваются с необходимостью оптимизации производственных процессов при одновременном сохранении точности и эффективности. Что касается резки материалов, то на рынке доминируют две основные технологии: лазерная резка и механические методы резки. Лазерный раскройный станок представляет собой революционный подход к обработке материалов, использующий сфокусированные световые лучи для достижения исключительной точности и скорости. Понимание фундаментальных различий между этими технологиями имеет решающее значение для производителей, стремящихся принять взвешенные инвестиционные решения, которые будут влиять на их операции в течение многих лет.

Эволюция от традиционной механической резки к передовым лазерным технологиям кардинально изменила производственные возможности в бесчисленном количестве отраслей. Хотя методы механической резки надёжно служили производителям на протяжении десятилетий, точность и универсальность современного станка для лазерной резки открывают новые возможности для реализации сложных конструкций и соблюдения жёстких допусков. Это технологическое достижение позволило производителям браться за проекты, которые ранее были невозможны или экономически нецелесообразны при использовании традиционных методов резки.

Основы технологии и принципы работы

Обзор технологии лазерной резки

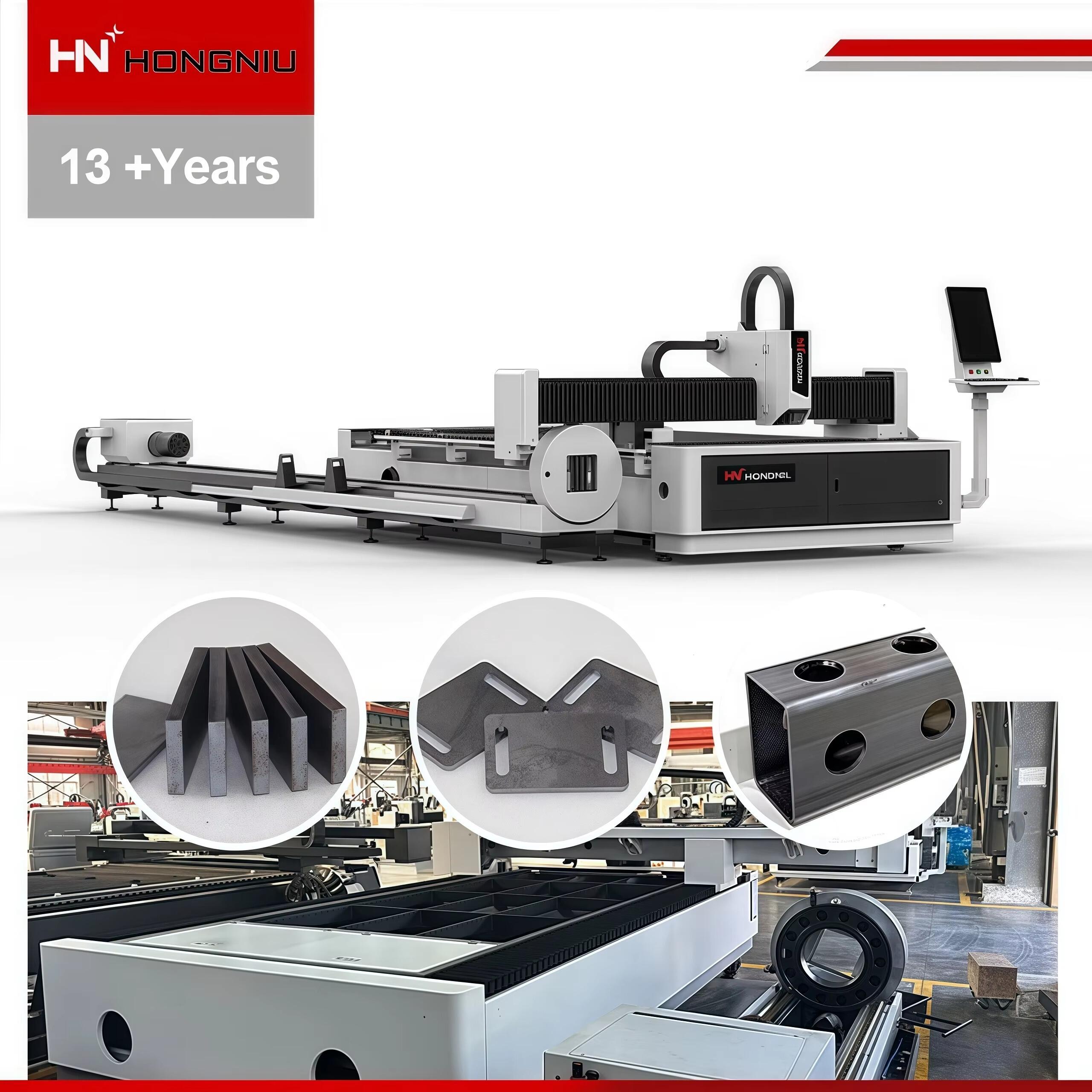

Лазерный раскройный станок работает путем генерации интенсивного пучка когерентного света, который плавит, испаряет или выжигает материалы с исключительной точностью. Эта технология основана на системах числового программного управления (ЧПУ), которые направляют лазерный луч по заранее заданным траекториям, обеспечивая стабильные результаты при многократных производственных циклах. Высокая плотность энергии сфокусированного лазерного пучка позволяет резать различные материалы, включая металлы, пластмассы, композиты и текстиль, без прямого физического контакта с заготовкой.

Современные системы лазерных станков с ЧПУ оснащены сложными системами обратной связи, которые в режиме реального времени контролируют параметры резки и корректируют выходную мощность, скорость и фокусировку для поддержания оптимальных условий резки. Эта интеллектуальная система управления обеспечивает соблюдение заданных допусков при каждом разрезе, одновременно минимизируя расход материала и время обработки. Бесконтактный характер лазерной резки исключает износ инструмента и снижает необходимость частого технического обслуживания, характерного для механических систем резки.

Механический метод резки

Механическая резка включает в себя различные традиционные методы, такие как распиливание, резка ножницами, пробивка и фрезерование, которые основаны на применении физической силы для разделения материалов. Эти процессы обычно требуют использования режущих инструментов из закалённой стали или карбида, которые должны сохранять острое лезвие для получения чистых разрезов. Эффективность механической резки в значительной степени зависит от геометрии инструмента, скорости резания, подачи и механических свойств обрабатываемого материала.

Традиционные системы механической резки требуют значительных затрат времени на настройку при замене инструментов и регулировке при переходе к обработке других материалов или сложных геометрий разрезов. Износ инструмента остаётся постоянной проблемой, влияющей на качество реза, и требует регулярного контроля и своевременной замены для соблюдения производственных стандартов. Несмотря на эти ограничения, механическая резка остаётся экономически выгодным решением для серийного производства изделий простой геометрии, где первоначальные затраты на оснастку могут быть распределены на большое количество выпускаемых изделий.

Возможности точности и аккуратности

Обеспечение допусков по размерам

Точностные возможности лазерного станка обычно значительно превосходят возможности механических методов резки. Современные волоконно-оптические лазерные системы способны стабильно обеспечивать допуски по размерам в пределах ±0,05 мм при работе с различной толщиной и составом материалов. Такой уровень точности обусловлен узкой шириной реза (керфа) лазерного луча и системой компьютеризированного позиционирования, которая исключает человеческий фактор и механический люфт, характерные для традиционного режущего оборудования.

Технология лазерной резки обеспечивает стабильное качество кромок на протяжении всего процесса резки, формируя перпендикулярные разрезы с минимальным конусом и гладкой поверхностью, что зачастую позволяет отказаться от дополнительных операций механической обработки. лазерная резка машина достигает этой стабильности за счёт точного контроля фокусной точки и оптимизированных параметров резки, которые автоматически адаптируются к вариациям материала. Такая надёжность в обеспечении размерной точности снижает требования к контролю качества и минимизирует отходы материала, связанные с деталями, не соответствующими техническим спецификациям.

Сравнение качества краев

Качество кромки, получаемое при лазерной резке, превосходит результаты механической резки по нескольким ключевым параметрам. Лазерный станок для резки создаёт зону термического влияния, которая герметизирует обрезанную кромку, предотвращая расслоение композитных материалов и снижая окисление металлов. Термический процесс резки обеспечивает формирование кромок с минимальным образованием заусенцев, зачастую полностью устраняя необходимость в дополнительной операции зачистки заусенцев, которая увеличивает время и стоимость механических процессов резки.

Механические методы резки могут обеспечивать превосходное качество кромок при использовании острых инструментов и оптимизированных параметров резки, однако поддержание этих условий требует постоянного контроля и замены инструментов. Физическая природа механической резки может вызывать вибрации и прогиб инструмента, что приводит к образованию неровностей на поверхности, особенно при резке тонких материалов или сложных геометрических форм. Такие колебания качества обуславливают необходимость дополнительных мер контроля качества и потенциальной доработки, что сказывается на общей производственной эффективности.

Универсальность материалов и возможности по толщине

Диапазон совместимости материалов

Лазерный раскройный станок демонстрирует исключительную универсальность при обработке разнообразных типов материалов без необходимости замены инструментов или внесения изменений в настройки. Одна и та же лазерная система может эффективно резать металлы, пластмассы, композитные материалы, керамику и органические материалы просто путём регулировки мощности и скорости резки с помощью программного управления. Такая гибкость позволяет производителям расширять свои возможности без необходимости инвестировать в несколько специализированных систем резки.

Бесконтактный характер лазерной резки предотвращает проблемы загрязнения, которые могут возникнуть при механической резке при последовательной обработке различных материалов. Лазерный станок для резки может переключаться с резки нержавеющей стали на обработку акрила или ткани без риска перекрестного загрязнения, что делает его идеальным решением для мастерских и производителей, выполняющих разнообразные заказы клиентов. Эта универсальность в работе с материалами распространяется также на экзотические сплавы и передовые композиты, резка которых традиционными механическими методами затруднена или невозможна.

Ограничения по толщине обрабатываемых материалов

Хотя технология лазерной резки превосходит другие методы по точности и универсальности, её возможности по обработке материалов различной толщины значительно зависят от типа материала и мощности лазера. Типичный промышленный станок лазерной резки способен обрабатывать сталь толщиной до 25 мм, алюминий — до 15 мм и нержавеющую сталь — до 20 мм при сохранении приемлемого качества реза. Эти ограничения по толщине обусловлены способностью лазера поддерживать достаточную плотность энергии на всей глубине материала для обеспечения полного пропила.

Механические методы резки зачастую превосходят лазерные при обработке более толстых материалов, поскольку здесь решающее значение имеют физическая сила и прочный инструмент, позволяющие преодолеть те трудности, которые ограничивают эффективность лазерной резки. Тяжёлые механические системы способны резать материалы в несколько раз большей толщины по сравнению с тем, что может эффективно обработать станок лазерной резки. Однако по мере увеличения толщины материала при механической резке качество кромки и геометрическая точность, как правило, снижаются из-за прогиба и вибрации инструмента, которые усиливаются при выполнении более глубоких резов.

Анализ скорости производства и эффективности

Производительность по скорости резки

Преимущества лазерного станка по скорости резки особенно заметны при обработке сложных геометрий или тонких материалов. Современные волоконно-оптические лазерные системы способны достигать скорости резки свыше 20 метров в минуту на тонком листовом металле, сохраняя при этом точный контроль размеров. Возможность поддерживать высокую скорость прохождения углов и кривых без замедления обеспечивает лазерной резке значительные преимущества перед механическими методами, которым необходимо снижать скорость, чтобы предотвратить поломку инструмента или ухудшение качества.

Скорости механической резки значительно варьируются в зависимости от свойств материала, конструкции инструмента и сложности реза. Хотя при механической обработке можно достичь более высоких подач при прямолинейном резе толстых материалов, необходимость замены инструментов, корректировки настроек оборудования и снижения скорости при обработке сложных геометрий зачастую сводит на нет эти кажущиеся преимущества. Лазерный станок для резки обеспечивает стабильную скорость обработки независимо от геометрической сложности детали, что позволяет точно прогнозировать длительность цикла и повышает точность производственного планирования.

Эффективность настройки и переналадки

Эффективность настройки технологии лазерной резки обеспечивает значительные преимущества в современных производственных условиях, где быстрая смена наладки является ключевым фактором конкурентоспособности. Для лазерного станка с ЧПУ требуется минимальное время на настройку при переходе между различными деталями или материалами: большинство смен наладки выполняются путём изменения параметров в программном обеспечении, а не физической замены инструментов. Такая гибкость позволяет эффективно организовывать мелкосерийное производство и быстро изготавливать прототипы, что соответствует принципам бережливого производства.

Механические системы резки, как правило, требуют значительных временных затрат на замену инструмента, регулировку приспособлений для крепления заготовок и оптимизацию параметров при переходе между различными операциями резки. Суммарное влияние этих требований к подготовке становится существенным в условиях производства с высокой номенклатурой и малыми партиями, где частота переналадок велика. Сниженные требования к подготовке лазерного станка для резки позволяют производителям оперативно реагировать на изменяющиеся потребности клиентов, сохраняя при этом эффективность производства.

Эксплуатационные расходы и экономические соображения

Требования к первоначальным инвестициям

Капитальные затраты на лазерный станок с ЧПУ, как правило, превышают затраты на аналогичное механическое режущее оборудование, особенно при рассмотрении систем начального уровня. Однако более высокую первоначальную стоимость следует оценивать в контексте расширенных функциональных возможностей и снижения потребности во вторичной обработке, которые обеспечивает лазерная технология. Отсутствие расходов на оснастку и возможность обработки различных типов материалов на одной и той же установке зачастую оправдывают повышенные капитальные вложения в долгосрочной перспективе.

Механические режущие системы, как правило, требуют меньших первоначальных капитальных затрат, однако текущие расходы на оснастку могут существенно накапливаться в течение всего срока эксплуатации оборудования. Необходимость в специализированной оснастке для разных материалов и геометрий деталей порождает требования к управлению запасами и усложняет процессы управления оснасткой, что добавляет скрытые издержки в операции механической резки. При оценке совокупной стоимости владения отсутствие необходимости в оснастке у лазерного станка с ЧПУ обеспечивает значительные экономические преимущества.

Факторы эксплуатационных затрат

Эксплуатационные расходы на технологию лазерной резки в первую очередь связаны с потреблением электроэнергии и периодической заменой расходных материалов, таких как лазерные модули и защитные линзы. Современный станок для лазерной резки работает с высоким коэффициентом электрической эффективности, преобразуя значительную долю входной мощности в полезную энергию резки. Предсказуемый характер этих эксплуатационных расходов упрощает бюджетирование и калькуляцию затрат по сравнению с переменными затратами на оснастку, характерными для механической резки.

Эксплуатационные расходы на механическую резку включают замену инструментов, услуги по их переточке, управление охлаждающей жидкостью, а также повышенные трудозатраты на подготовку оборудования и контроль качества. Изменчивость срока службы инструмента в зависимости от свойств обрабатываемого материала и условий резки затрудняет прогнозирование затрат для механических систем. Стабильный характер эксплуатационных расходов станка для лазерной резки позволяет более точно рассчитывать себестоимость заказов и рентабельность, что способствует принятию более обоснованных управленческих решений.

Соответствие применения и отраслевое использование

Оптимальные сценарии применения

Лазерный раскройный станок превосходно подходит для задач, требующих сложной геометрии, высокой точности размеров и минимальной последующей обработки. Такие отрасли, как аэрокосмическая промышленность, электроника, производство медицинского оборудования и декоративная металлообработка, существенно выигрывают от высокой точности и универсальности лазерной резки. Способность этой технологии создавать сложные внутренние элементы, мелкие отверстия и тонкие узоры делает её незаменимой в тех областях применения, где механические методы резки являются непрактичными или невозможными.

Бесконтактный характер лазерной резки делает её идеальной для обработки хрупких или термочувствительных материалов, где механические зажимные усилия могут вызвать деформацию или повреждение. Лазерный раскройный станок способен обрабатывать тонкие плёнки, хрупкие композитные материалы и прецизионные компоненты без риска искажения заготовки, который могут внести механические методы резки. Эта возможность открывает новые перспективы в развивающихся отраслях и при работе с передовыми материалами.

Преимущества, специфичные для отраслей

Различные отрасли используют уникальные возможности лазерной резки для решения конкретных производственных задач. В автомобильной промышленности станок для лазерной резки обеспечивает быстрое прототипирование кузовных панелей и конструктивных элементов при сохранении необходимой точности для обеспечения точной подгонки деталей при сборке. Способность технологии обрабатывать высокопрочные стали и алюминиевые сплавы поддерживает инициативы по снижению массы автомобилей, что повышает топливную эффективность.

Электронная промышленность активно использует лазерную резку для точной обработки печатных плат, изготовления компонентов и производства корпусов. Чистые, свободные от заусенцев разрезы, получаемые на станке для лазерной резки, предотвращают проблемы загрязнения, которые могут негативно сказаться на работе электронных устройств. Совместимость технологии с различными материалами-основами позволяет реализовывать инновационные конструкции изделий, объединяющие в одном узле различные физико-механические свойства материалов.

Факторы обслуживания и надежности

Требования к обслуживанию

Требования к техническому обслуживанию лазерного станка с ЧПУ в первую очередь касаются очистки оптической системы, управления системой защитного газа и периодической калибровки. Отсутствие режущих инструментов исключает необходимость постоянного контроля и замены инструментов, характерную для механических систем. Интервалы планового технического обслуживания для лазерных систем, как правило, длиннее и предсказуемее, что позволяет эффективнее планировать производство и сократить простои по незапланированным причинам.

Современные конструкции лазерных станков с ЧПУ включают диагностические системы, отслеживающие ключевые параметры и обеспечивающие раннее предупреждение о потенциальных проблемах до того, как они повлияют на производство. Возможности прогнозирующего технического обслуживания позволяют проводить профилактическое сервисное обслуживание, сводящее к минимуму нарушения производственного графика. Современные системы управления также ведут подробные журналы рабочих условий, что способствует устранению неисправностей и оптимизации процессов.

Надёжность системы и время безотказной работы

Надежность лазерной резки значительно повысилась благодаря достижениям в области конструкции твердотельных лазеров и повышению сложности систем управления. Хорошо обслуживаемый станок лазерной резки может обеспечивать коэффициент готовности свыше 95 % в условиях интенсивного производства. Устранение износа инструмента как одной из причин отказов убирает значительный источник нестабильности, влияющий на надежность механических систем резки.

Механические системы резки сталкиваются с постоянными проблемами надежности, связанными с износом инструмента, износом систем крепления заготовок и необходимостью технического обслуживания приводных механизмов. Суммарное воздействие этих факторов износа приводит к росту требований к техническому обслуживанию по мере старения оборудования. Хотя при надлежащем обслуживании механические системы могут обеспечивать высокую надежность, интенсивность их технического обслуживания, как правило, выше, чем у технологий лазерной резки.

Часто задаваемые вопросы

Какие материалы может обрабатывать станок лазерной резки, но не может обрабатывать механическая система резки?

Лазерный раскройный станок может эффективно обрабатывать термочувствительные материалы, очень тонкие пленки и материалы, которые деформируются под действием механических зажимных усилий. К таким материалам относятся деликатные ткани, тонкие пластиковые пленки, хрупкие керамические изделия и композитные материалы с матричными системами, которые могут расслаиваться под действием механических сил резания. Бесконтактный характер лазерной резки также позволяет обрабатывать материалы с покрытиями или поверхностными обработками, которые могут быть повреждены при механическом резании.

Как соотносятся эксплуатационные расходы на лазерную и механическую резку в течение времени?

Хотя лазерный станок с ЧПУ обычно требует более высоких первоначальных капитальных затрат, эксплуатационные расходы, как правило, более предсказуемы и зачастую ниже в долгосрочной перспективе. Лазерные системы исключают затраты на оснастку, сокращают трудозатраты на наладку и контроль качества, а также минимизируют необходимость в дополнительной обработке. Механические системы резки имеют более низкую начальную стоимость, однако в процессе эксплуатации накапливаются постоянные расходы на замену инструмента, его повторное затачивание и повышенное техническое обслуживание, которые могут превысить эксплуатационные расходы лазерных систем уже через 3–5 лет работы.

Какой метод резки обеспечивает лучшее качество кромки для различных применений

Лазерный станок с ЧПУ, как правило, обеспечивает превосходное качество кромок для большинства применений, формируя гладкие, перпендикулярные резы с минимальным образованием заусенцев. Зона термического влияния, создаваемая лазерной резкой, может фактически улучшать свойства кромок некоторых материалов за счёт герметизации слоёв композита и снижения окисления. Механическая резка способна обеспечивать отличное качество кромок при использовании острых и правильно обслуживаемых инструментов, однако это качество ухудшается по мере износа инструментов, что требует более частой их замены для поддержания заданных стандартов.

Какие ограничения по толщине следует учитывать при выборе между технологиями

Ограничения по толщине значительно различаются между лазерным и механическим методами резки. Лазерный станок обычно эффективно обрабатывает сталь толщиной до 25 мм, а для других материалов допустимая толщина ещё меньше. Механические системы резки способны обрабатывать значительно более толстые материалы; их возможности зачастую ограничиваются не самим процессом резки, а размерами и мощностью оборудования. Для задач, требующих обработки материалов толщиной более 30 мм, механические методы резки, как правило, представляют собой более практичное решение, тогда как лазерная резка превосходит другие методы при работе с материалами толщиной менее 20 мм.
